Uitgebreid overzicht: algemene materialen en processen voor industriële stempelonderdelen

Je ziet dat staal, aluminium en koper veel worden gebruikt. Deze materialen komen veel voor in industriële stempelonderdelen. Blanking, buigen en embossing zijn de belangrijkste processen. Het kiezen van het juiste materiaal en proces is belangrijk. Het beïnvloedt hoe goed uw onderdelen werken. Het verandert ook hoeveel ze kosten. Het bepaalt waar u ze kunt gebruiken. In de onderstaande tabel ziet u hoe elke accommodatie de prestaties en kosten verandert:

Ontwerp, DFM en tooling helpen u precisie te bereiken. Ze helpen u ook bij het opschalen in Precision Stamping Parts.

Belangrijkste afhaalrestaurants

• Kies het beste materiaal voor het stempelen van onderdelen . Staal, aluminium en koper zijn allemaal verschillend. Elke wijziging verandert hoe onderdelen werken en hoeveel ze kosten.

• Leer meer over de stempelprocessen . Blanken, buigen en dieptrekken zijn belangrijke methoden. Deze methoden veranderen de manier waarop onderdelen worden gevormd en hun uiteindelijke kwaliteit.

• Design for maakbaarheid (DFM) is erg belangrijk. Vroegtijdig samenwerken met productiepartners helpt bij het opsporen van problemen. Het helpt ook om onderdelen beter te maken.

• Denk goed na over de kostenfactoren. Het materiaal dat u kiest, hoe moeilijk het onderdeel is om te maken en hoeveel u er nodig heeft, beïnvloeden allemaal de totale kosten van stempelprojecten.

• Stem materialen en processen af ​​op wat de industrie nodig heeft. Verschillende toepassingen, zoals auto"s of medische hulpmiddelen, hebben speciale eigenschappen nodig voor de veiligheid en hoe goed ze werken.

Basisprincipes van precisiestempelonderdelen

Wat is precisiestempelen?

Precisiestansen wordt gebruikt om metalen onderdelen met exacte vormen te maken. Voor dit proces zijn speciale matrijzen en persen nodig. Je kiest materialen zoals staal, aluminium of koper voor verschillende klussen. Met precisiestempels kunt u onderdelen krijgen die zeer nauw aansluiten en altijd hetzelfde zijn. Je kunt bijvoorbeeld autobeugels of onderdelen voor medische apparaten maken.

Dit zijn de belangrijkste dingen die u moet weten over precisiestempelonderdelen:

Met precisiestempels kunt u onderdelen maken die aan strikte regels voldoen. U kunt zeer kleine afmetingen verkrijgen, wat belangrijk is voor medische en elektronische onderdelen.

Belang in de productie

Stempelen wordt gebruikt om veel onderdelen snel te maken. Nieuwe stempelmachines werken erg snel. Automatisering helpt u minder fouten te maken en de kwaliteit hetzelfde te houden. U heeft minder afval en hoeft minder onderdelen te repareren, waardoor u tijd en geld bespaart.

Stempelen helpt de productie op deze manieren:

• Je kunt onderdelen snel maken, waardoor je efficiënter werkt.

• Automatisering maakt wachttijden korter en houdt de kwaliteit stabiel.

• Goede kwaliteit betekent dat je minder weggooit en minder repareert.

• Minder reparaties betekent dat u minder uitgeeft aan werknemers en materialen.

Met precisiestempels krijgt u onderdelen die altijd hetzelfde zijn. Je kunt veel onderdelen maken zonder kwaliteitsverlies. Bij medische apparaten houdt het stempelen mensen veilig en zorgt ervoor dat alles goed werkt. Bovendien bespaar je geld omdat je minder materiaal verspilt en sneller werkt.

Stempelen is een flexibele manier om onderdelen te maken. Je kunt meer onderdelen maken voor auto"s, elektronica of medische toepassingen. U kunt voldoen aan de behoeften van industrieën en de kosten laag houden.

Overzicht stempelmaterialen

Staal en roestvrij staal

Staal is een veelgebruikt stansmateriaal . Het is sterk en gaat lang mee. Mensen gebruiken staal voor auto's, huismachines en gebouwen. Roestvrij staal roest en vlekt niet. Dit maakt het goed voor voedselhulpmiddelen, medische hulpmiddelen en dingen die buitenshuis worden gebruikt. Staal kan zware dingen vasthouden en werkt op harde plaatsen. Je kunt staal in vele vormen maken. Roestvrij staal kost meer geld. Maar het roest niet en ziet er glanzend en schoon uit.

Aluminium legeringen

Aluminiumlegeringen zijn licht en sterk. Ze worden gebruikt voor vliegtuigen, elektronica en auto"s. Aluminium is gemakkelijk te snijden en af ​​te werken. Je kunt het verbinden met andere metalen. Het is goed voor onderdelen die licht en sterk moeten zijn. Aluminium wordt zwakker als het warm wordt. Het kan breken als je het buigt en op sommige plaatsen roesten. Je moet weten hoe je het moet lassen. Bekijk de onderstaande tabel om de goede en slechte kanten te zien:

Koper en Messing

Koper en messing worden gebruikt voor elektrische en mooie onderdelen. Koper laat elektriciteit en warmte goed bewegen. Je kunt koper in dunne of lastige vormen maken. Messing is gemaakt van koper en zink. Het ziet er mooi uit en roest niet. Mensen gebruiken koper voor sloten, kleppen, tandwielen en muziekinstrumenten. Beide zijn gemakkelijk te vormen en zijn goed voor pijpen en elektronica.

• Koper is het beste voor elektrische connectoren en koellichamen.

• Messing is goed voor mooie onderdelen en medische hulpmiddelen.

Speciale legeringen

Voor het zware werk heb je soms speciale legeringen nodig. Inconel kan zeer hoge temperaturen verdragen. Monel roest niet in zeewater. Hastelloy is goed voor chemische fabrieken. Deze legeringen zijn sterk en kunnen goed tegen hitte. Sommige hebben speciale elektrische of magnetische krachten. Je ziet ze in autosensoren, motoren en veel auto-onderdelen. Speciale legeringen helpen u aan strenge regels te voldoen.

Materiaaleigenschappen

U moet het juiste materiaal kiezen voor uw stempeltaak. Elk materiaal heeft zijn eigen bijzondere eigenschappen. In de onderstaande tabel ziet u wat u moet controleren:

Tip: Controleer altijd de materiaaleigenschappen voordat u uw stempelproces kiest. Hierdoor kunt u het beste onderdeel voor uw werk krijgen en geld besparen.

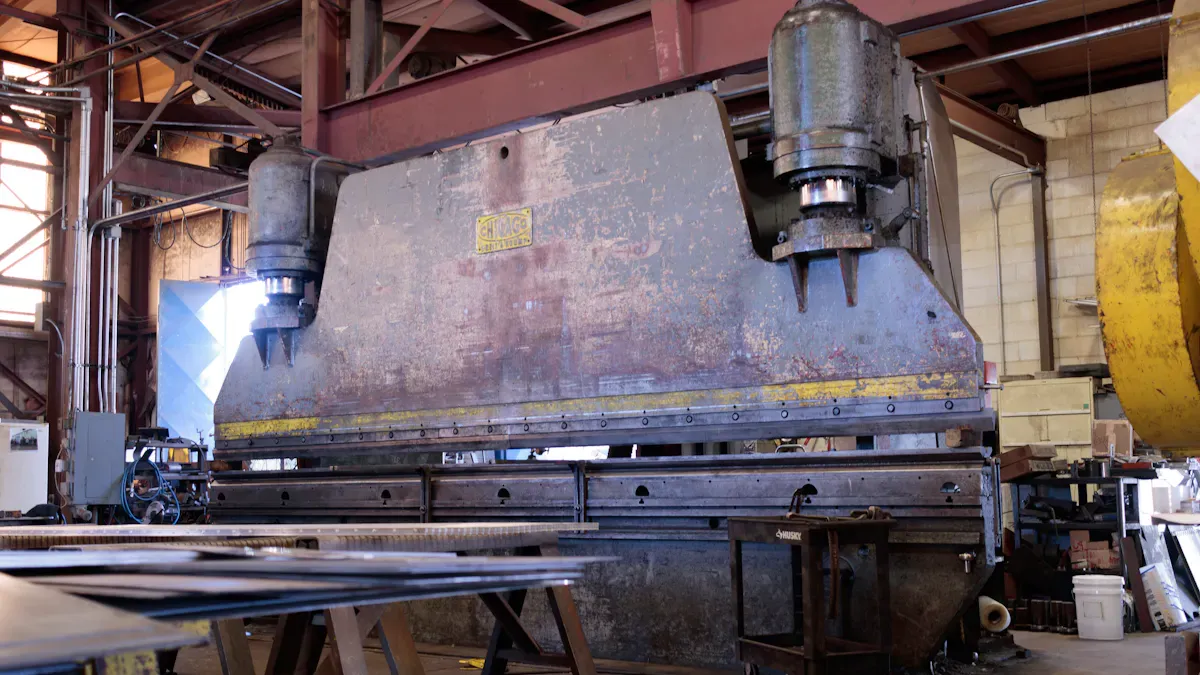

Precisie-metaalstempelprocessen

Precisiemetaalstempelen maakt gebruik van verschillende manieren om metaal te vormen. Elk proces heeft dingen die het goed doet en dingen die het niet kan. U moet het juiste proces voor uw project kiezen.

Blanken en ponsen

Blanken en ponsen zijn meestal de eerste stappen. Blanking snijdt een plat stuk uit een metalen plaat. Door te ponsen worden gaten of vormen in het metaal gemaakt. Deze stappen zijn snel en u kunt ze steeds opnieuw doen. De onderdelen passen goed bij elkaar omdat je nauwe maten kunt krijgen.

Met deze stappen kunt u ook gladde oppervlakken krijgen. Blanking en ponsen zijn het beste voor eenvoudige vormen. Als je lastige vormen nodig hebt, heb je misschien andere manieren nodig.

Buigen

Buigen verandert plat metaal in hoeken of rondingen. Dit is een gebruikelijke stap bij het stempelen. Je kunt veel vormen maken, maar te veel buigen kan scheuren veroorzaken. Het soort metaal en de hoek zijn van groot belang.

Tip: Controleer altijd de hoek en ruimte tussen bochten. Scherpe hoeken of bochten die te dichtbij zijn, kunnen problemen veroorzaken.

Diepe tekening

Dieptrekken vormt vlakke platen tot diepe, holle vormen. Deze gebruik je voor zaken als blikjes of auto-onderdelen. Door dieptrekken krijgt u gladde zijkanten en gelijkmatige wanden. Voor deze stap heb je ductiele metalen nodig. De tools kosten meer en het duurt langer dan andere manieren.

• Dieptrekken maakt onderdelen met een gladde binnenkant.

• Je moet de druk beheersen en de juiste olie gebruiken.

• Dit werkt het beste voor diepe en lastige vormen.

Progressief stempelen

Progressief stempelen is snel en bespaart geld. Je beweegt een strook metaal door vele matrijzen. Elke matrijs doet een klus, zoals snijden, buigen of ponsen. Elke keer dat de pers naar beneden gaat, krijg je een voltooid onderdeel.

Progressief stempelen is goed voor het maken van veel onderdelen. Nadat je voor de dobbelsteen hebt betaald, is elk onderdeel goedkoop. Deze manier is geweldig om veel onderdelen snel te maken.

Gespecialiseerde processen

Voor sommige opdrachten zijn speciale stempelstappen nodig . Fourslide- en multislide-stempels helpen u bij het maken van kleine onderdelen met veel bochten. Fijne blanking geeft u zeer nauwe afmetingen voor tandwielen en veiligheidsonderdelen. Deze manieren worden gebruikt in auto's, vliegtuigen, elektronica en medische hulpmiddelen.

• Fourslide-stempelen is goed voor kleine connectoren.

• Fijne blanking wordt gebruikt voor tandwielen en sterke onderdelen.

• Medische en energiebedrijven gebruiken deze voor zeer specifieke behoeften.

Als u het juiste stempelproces kiest, verandert hoe moeilijk, duur en goed uw onderdeel is. U moet het proces afstemmen op uw ontwerp en hoeveel onderdelen u wilt.

Ontwerp en DFM bij stempelen

Ontwerpoverwegingen

U moet nadenken over hoe uw ontwerp het stempelen beïnvloedt. Eenvoudige vormen zijn gemakkelijker te maken en kosten minder. Als u grote flenzen of gaten toevoegt in de buurt van tekengebieden, wordt het stempelen moeilijker. Soms moet u deze functies later toevoegen. Diepe delen met een hoge diepte-diameterverhouding hebben meer stappen nodig. Hierdoor kosten ze meer. Scherpe hoeken kunnen het metaal scheuren. U moet een straal gebruiken die 6–8 maal de materiaaldikte bedraagt. Als de wandhoogtes hetzelfde zijn, vloeit metaal beter en krijg je minder defecten. Door nauwe toleranties zijn onderdelen duurder. Gebruik alleen nauwe toleranties voor belangrijke kenmerken.

• Grote flenzen en reliëfs maken het stempelen moeilijker.

• Diepe trekkingen vereisen meer stappen en kosten meer.

• Scherpe hoeken kunnen scheuren; gebruik grotere stralen.

• Verschillende wandhoogtes kunnen defecten veroorzaken.

• Nauwe toleranties kosten meer; gebruik ze alleen als dat nodig is.

Beste praktijken voor DFM

Ontwerp voor maakbaarheid helpt u goede stempelonderdelen te krijgen. U moet al vroeg in het ontwerp met productiepartners praten. Regelmatige DFM-beoordelingen met ontwerpers en ingenieurs helpen u problemen op te sporen voordat u onderdelen gaat maken. Met moderne CAD- en simulatietools kunt u controleren of uw ontwerp werkt voordat u tools maakt.

Tip: Vroege DFM-beoordelingen en simulatietools helpen u fouten te voorkomen en betere onderdelen te maken.

Gereedschappen en toleranties

Gereedschapsontwerp is belangrijk voor het maken van nauwkeurige stempelonderdelen. Met goed gereedschap kun je onderdelen binnen de juiste toleranties maken. Als u nauwere toleranties hanteert, kosten onderdelen meer en heeft u minder leverancierskeuze. Lossere toleranties geven u meer opties en kosten minder. Gereedschappen moeten met nauwere toleranties worden gemaakt dan de onderdelen. Als uw onderdeel bijvoorbeeld een tolerantie van ±0,05 mm nodig heeft, moet uw gereedschap ±0,015–0,025 mm vasthouden. Hierdoor kunt u onderdelen maken die altijd hetzelfde en van hoge kwaliteit zijn.

• Een goed gereedschapsontwerp zorgt voor een consistente kwaliteit.

• Nauwere toleranties kosten meer en beperken leveranciers.

• Lossere toleranties kosten minder en bieden meer opties.

• De gereedschapstolerantie moet 30-50% van de onderdeeltolerantie bedragen.

Opmerking: Houd toleranties altijd in evenwicht met hoe gemakkelijk onderdelen te maken zijn en hoe goed ze moeten zijn. Dit helpt u betrouwbare stempelonderdelen te krijgen zonder al te veel uit te geven.

Aangepaste metaalstempeltoepassingen

Wanneer kiest u voor aangepaste stempels?

Kies voor op maat gemaakte metalen stempels als uw project speciale vormen nodig heeft. Het is goed voor nauwe toleranties of unieke materialen. Gebruik aangepaste stempels wanneer reguliere onderdelen niet werken. Als u hulp bij het ontwerp wilt, is stempelen op maat flexibel. U kunt een kleine batch testen voordat u veel onderdelen gaat maken. Ingenieurs kunnen u helpen ervoor te zorgen dat uw onderdelen aan uw behoeften voldoen. Dit proces helpt u bij het plannen van succes. Het houdt uw productie soepel.

Hier zijn redenen om te kiezen voor op maat gemaakte metalen stempels:

Opmerking: Met aangepaste metalen stempels kunt u ontwerpproblemen vroegtijdig oplossen. Het voorkomt dure veranderingen achteraf.

Complexe onderdelen en onderdelen met een hoog volume

Op maat gemaakte metalen stempels zijn ideaal voor lastige vormen en het maken van veel onderdelen. U kunt details toevoegen in één perscyclus. Dit bespaart tijd en geld. Met aangepaste stempels kunt u van testen naar massaproductie gaan zonder kwaliteitsverlies. U krijgt elke keer dezelfde resultaten, zelfs voor duizenden onderdelen.

De tabel laat zien hoe aangepaste stempels helpen bij lastige opdrachten en opdrachten met grote volumes:

Op maat gemaakte metalen stempels zijn het beste voor het maken van veel onderdelen. U kunt erop vertrouwen voor auto"s, elektronica en andere industrieën. Wanneer u veel plaatwerkonderdelen nodig heeft, is stempelen op maat een slimme keuze.

Materiaal- en procesimpact

Prestatiefactoren

U moet kijken hoe uw materiaal- en proceskeuzes de manier veranderen waarop uw metalen onderdelen werken. De juiste combinatie levert sterke, betrouwbare stempelonderdelen op . Als u het verkeerde materiaal kiest, kunnen uw onderdelen te snel breken of verslijten. Mechanische eigenschappen zoals sterkte, ductiliteit en hardheid bepalen hoe uw onderdelen omgaan met spanning tijdens het stempelen. Deze eigenschappen hebben ook invloed op hoe gemakkelijk het is om het metaal te vormen en hoe lang uw onderdelen meegaan.

Wanneer u dikkere materialen kiest, krijgt u een betere sterkte en duurzaamheid. Dikker metaal is bestand tegen buigen en breken. Dit is belangrijk voor onderdelen die zware lasten dragen. Als u dunnere vellen gebruikt, kunt u ze gemakkelijker vormen, maar ze gaan mogelijk niet zo lang mee. U moet de dikte afstemmen op de taak. Autofabrikanten gebruiken bijvoorbeeld geavanceerde hogesterktestaalsoorten voor crashbestendige onderdelen. Elektronica heeft koper nodig voor een goede elektrische stroom. Luchtvaartbedrijven gebruiken aluminium en titanium voor lichte maar sterke onderdelen.

Het stempelproces verandert ook de prestaties. Als je de juiste perssnelheid en kracht gebruikt, behouden je onderdelen hun vorm. Goed gereedschap en smering voorkomen defecten zoals scheuren of rimpels. Als u deze dingen niet onder controle heeft, kunnen uw onderdelen terugveren. Dit betekent dat het metaal na het stempelen probeert terug te keren naar zijn oude vorm. Dit wil je vermijden omdat het onderdelen maakt die niet passen.

Hier is een tabel om u te helpen zien hoe verschillende factoren uw gestempelde onderdelen beïnvloeden:

Tip: Controleer altijd de functie en belastingsbehoeften van uw onderdelen voordat u een materiaal of proces kiest. Dit helpt u problemen zoals scheuren of terugveren te voorkomen.

Kostenoverwegingen

U moet aan de kosten denken wanneer u materialen en processen voor het stempelen kiest. De prijs van uw metaal, het type matrijs en het aantal onderdelen dat u nodig heeft, beïnvloeden allemaal uw totale kosten. Als u hoogwaardige metalen gebruikt, betaalt u meer voor zowel het materiaal als de gereedschappen. Voor complexe vormen zijn speciale matrijzen nodig, die duurder zijn om te maken. Met progressieve matrijzen kun je veel onderdelen snel maken, maar ze kosten in het begin meer.

Dit zijn de belangrijkste dingen die de kosten bij het stempelen verhogen:

• Complexiteit van onderdelen: Meer details betekenen hogere matrijskosten.

• Matrijstype: Progressieve matrijzen kosten meer, maar werken sneller voor grote volumes.

• Materiaalkeuze: Sterkere metalen hebben betere, duurdere matrijzen nodig.

• Productievolume: Door meer onderdelen te maken, worden de kosten per onderdeel verlaagd, maar u betaalt in het begin meer voor gereedschap.

Als u geld wilt besparen, houd het ontwerp van uw onderdelen dan eenvoudig. Gebruik waar mogelijk standaardmaterialen. Plan een groot volume als u veel onderdelen nodig heeft. Dit spreidt de gereedschapskosten. Als je maar een paar onderdelen nodig hebt, zijn eentrapsmatrijzen wellicht beter. Breng altijd de kosten van materialen, gereedschappen en productie in evenwicht om de beste waarde te krijgen.

Let op: U kunt uw totale kosten verlagen door de juiste mix van materiaal, proces en productievolume te kiezen.

Toepassingsgeschiktheid

U moet uw materiaal- en proceskeuzes afstemmen op waar uw onderdelen zullen worden gebruikt. Elke branche heeft zijn eigen behoeften. Auto’s hebben bijvoorbeeld sterke en veilige onderdelen nodig. Elektronica heeft metalen nodig die elektriciteit goed transporteren. Medische apparaten hebben schone, nauwkeurige en veilige onderdelen nodig.

Hier zijn enkele veel voorkomende combinaties:

• Staal werkt goed voor auto- en constructieonderdelen omdat het sterk en duurzaam is.

• Aluminium is het beste voor lucht- en ruimtevaart- en auto-onderdelen die licht moeten zijn en bestand zijn tegen roest.

• Koper is de beste keuze voor elektronica en sanitair, omdat het elektriciteit en warmte transporteert.

• Titanium is geweldig voor de ruimtevaart en medische apparatuur, omdat het licht is en niet roest.

• Nikkellegeringen worden in de lucht- en ruimtevaart gebruikt voor onderdelen die te maken krijgen met hoge hitte en spanning.

• Magnesium zorgt ervoor dat voertuigonderdelen licht en stabiel zijn.

Het stempelproces is ook van belang. Progressief stempelen is goed voor grote volumes en complexe onderdelen. Dieptrekwerkzaamheden voor het maken van holle vormen zoals blikjes of medische behuizingen. Fijne blanking geeft u zeer nauwkeurige randen voor tandwielen en veiligheidsonderdelen.

Tip: Bedenk altijd waar uw onderdelen gebruikt gaan worden. Kies het materiaal en het proces dat past bij de behoeften van uw branche.

Samenvattend:
uw keuzes in materiaal en stempelproces veranderen hoe uw metalen onderdelen presteren, hoeveel ze kosten en waar u ze kunt gebruiken. Als u uw keuzes afstemt op de behoeften van uw project, krijgt u sterke, betrouwbare en betaalbare onderdelen voor elke branche.

Selectiegids voor stempelen

Controlelijst materiaalkeuze

Voordat u een materiaal kiest om te stempelen , moet u een paar dingen controleren. Elk ding helpt je problemen te stoppen en maakt je onderdelen beter. Gebruik deze tabel om u te helpen kiezen:

Tip: Kies altijd een materiaal dat past bij de plaats en taak voor uw stempelproject.

Controlelijst voor processelectie

U moet het juiste stempelproces voor uw onderdeel kiezen. Bedenk wat je wilt maken en hoeveel je er nodig hebt. Controleer deze punten om u te helpen beslissen:

• Kies materialen met de juiste taaiheid, hardheid en tolerantie voor stempelen.

• Volg de regels voor gatgrootte, buigradius en randafstand.

• Maak de vorm van uw onderdeel eenvoudig en gebruik standaardfuncties.

• Stel toleranties in die niet te krap zijn en concentreer u op de belangrijkste kenmerken.

• Ontwerp ponsen en matrijzen die langer meegaan en gebruik sterke materialen.

• Werk samen met een stempelbedrijf om uw ontwerp te testen en monsters uit te proberen.

• Vergelijk de kosten met hoeveel onderdelen u nodig heeft en of uw ontwerp zal veranderen.

Opmerking: Stempelen is het beste als u voldoende onderdelen maakt om de gereedschappen en de installatie te betalen.

Veelvoorkomende valkuilen en tips

U kunt fouten bij het stempelen voorkomen als u op de volgende problemen let:

• Als u het milieu vergeet, kunnen uw onderdelen kapot gaan. Controleer altijd waar uw onderdelen worden gebruikt.

• Als u de elektrische eigenschappen niet controleert, werken uw onderdelen mogelijk niet. Testmaterialen voor het juiste elektrische gebruik.

• Als u alleen maar geld wilt besparen, kunnen uw onderdelen kapot gaan. Breng kosten en kwaliteit in evenwicht en kijk naar alle kosten.

• Als u negeert of materialen samenwerken, kunt u fouten krijgen. Zorg ervoor dat alle materialen goed bij elkaar passen.

• Als u geen rekening houdt met supply chain-problemen, kunt u vertragingen oplopen. Houd contact met leveranciers en zorg voor back-ups.

Best Practice: Werk samen met ingenieurs en stempelbedrijven. Test monsters en krijg advies om er zeker van te zijn dat uw onderdelen geschikt zijn voor productie.

U kunt stempelprojecten beter maken door het materiaal, het proces en het ontwerp af te stemmen op uw doelen. Als u DFM vroeg gebruikt en de juiste tools kiest, kunt u eerder problemen tegenkomen. Hierdoor kunt u geld besparen en sneller klaar zijn. Het gebruik van checklists en het volgen van best practices levert betere resultaten op. De onderstaande tabel laat zien hoe de scores hoger werden als mensen deze tools gebruikten:

Volg deze stappen om ervoor te zorgen dat uw stempelprojecten goed werken, goedkoper zijn en klaar zijn voor productie.

Veelgestelde vragen

Welke materialen werken het beste voor het stempelen van onderdelen?

U kunt staal, aluminium, koper en messing gebruiken. Staal geeft kracht. Aluminium houdt de onderdelen licht. Koper en messing helpen bij elektrische klussen. Kies het materiaal dat bij uw projectbehoeften past.

Hoe kies je het juiste stempelproces?

Je kijkt naar de vorm, het volume en het materiaal van het onderdeel. Eenvoudige vormen maken gebruik van stansen of buigen. Complexe onderdelen hebben progressief of dieptrekken nodig. Vraag uw stempelpartner om advies.

Kun je stempelen gebruiken voor kleine batches?

Voor kleine batches kunt u stempelen gebruiken. Met aangepaste stempels kunt u ontwerpen testen vóór massaproductie. Eentrapsmatrijzen werken goed voor opdrachten met een laag volume.

Wat helpt u defecten in gestempelde onderdelen te voorkomen?

Je controleert materiaaleigenschappen, gebruikt goed gereedschap en volgt de DFM-regels. Vroege beoordelingen en tests helpen u problemen op te sporen. Houd uw ontwerp eenvoudig en gebruik standaardfuncties.
