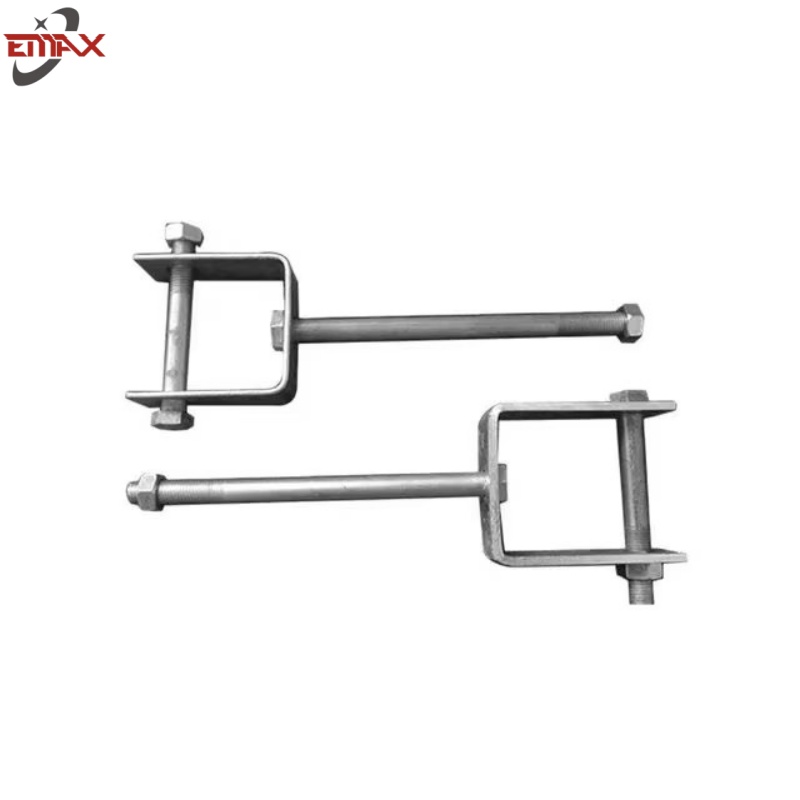

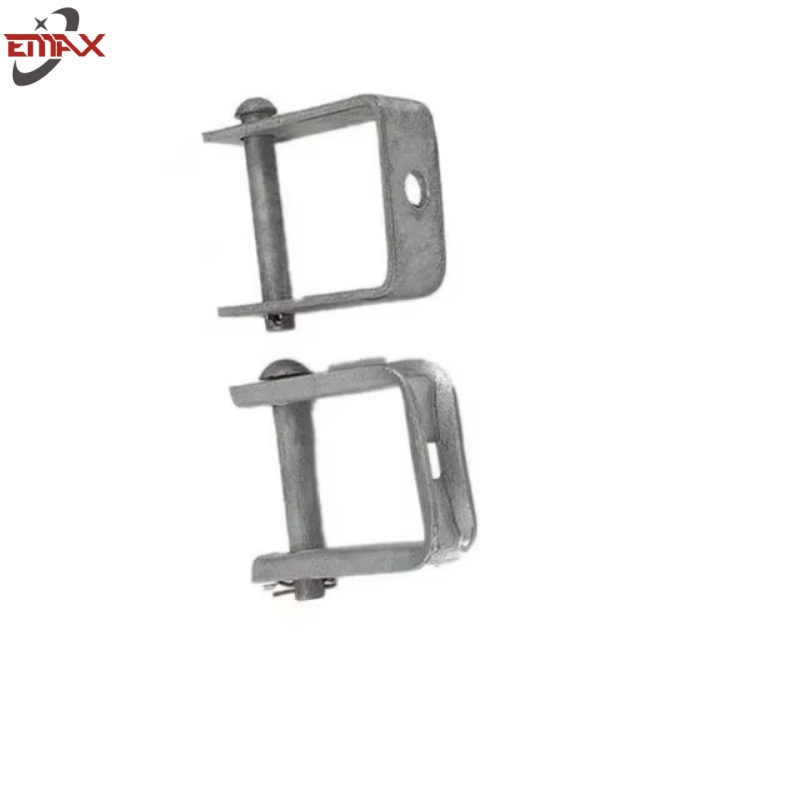

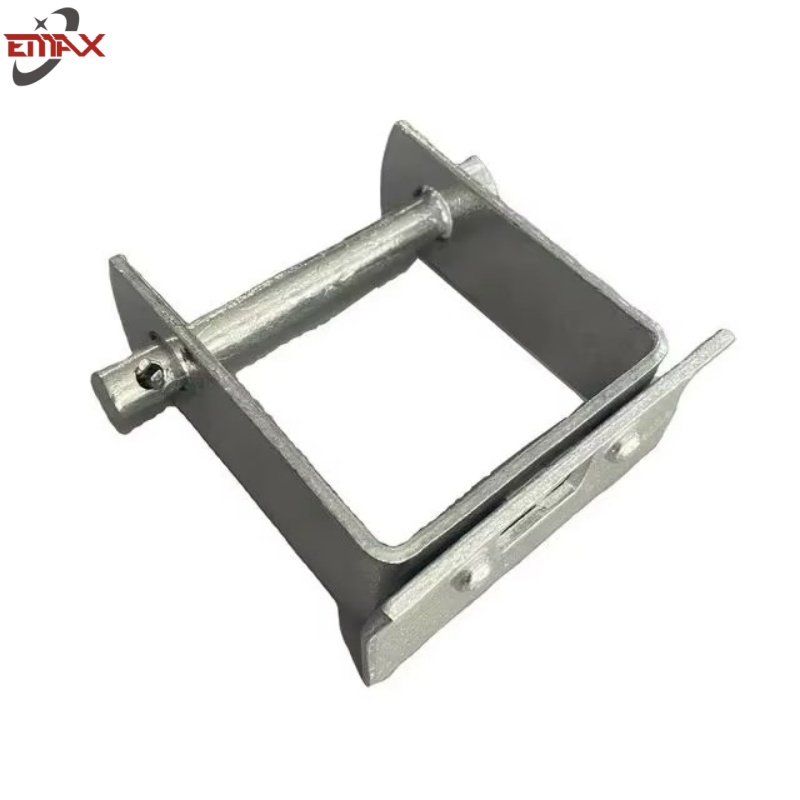

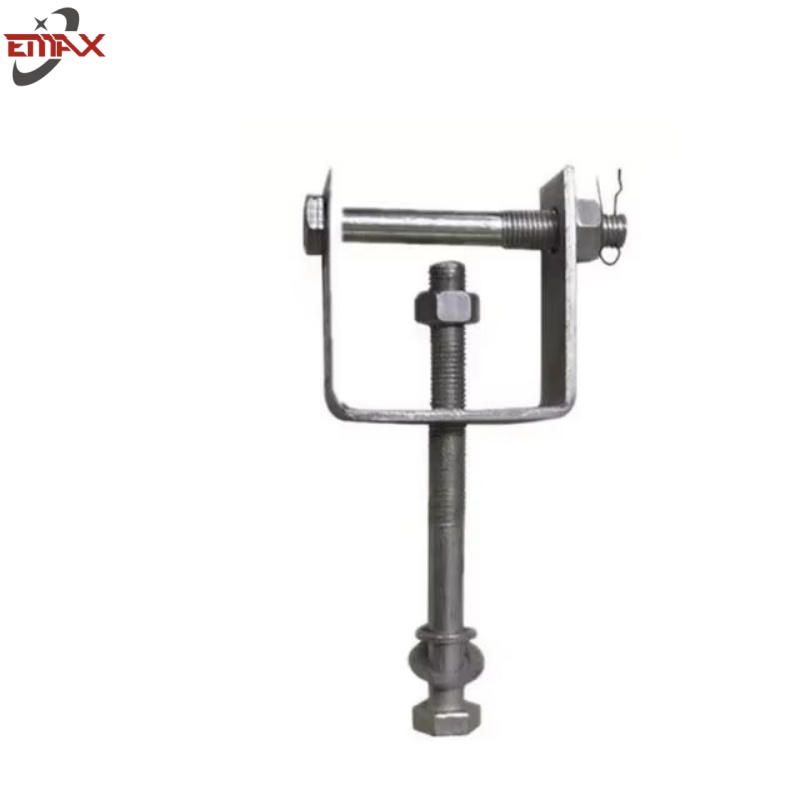

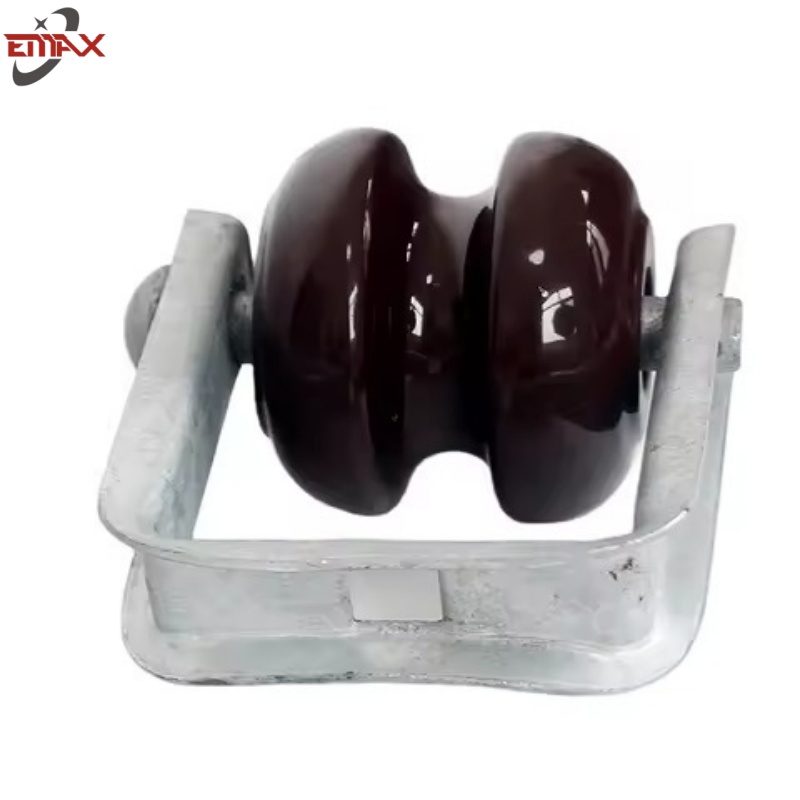

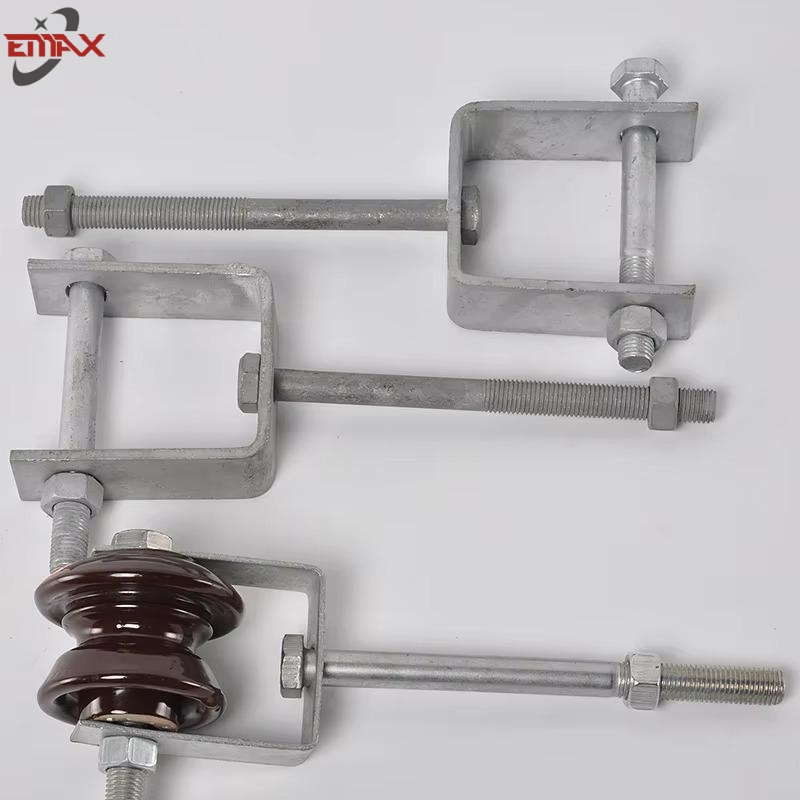

Spool Rack Insulator Galvanised D-Bracket D IJzeren beugel

Productbeschrijving:

Spool Rack Insulator Galvanised D-Bracket D IJzeren beugel

Deze hot-dip gegalvaniseerde D-beugel dient als kritische structurele hardware voor het monteren van suspensie-type isolatoren in overhead transmissie- en distributiesystemen. Ontwikkeld voor spoolrekconfiguraties, het biedt veilige verankeringspunten voor isolatorreeksen met behoud van elektrische klaring en mechanische integriteit onder operationele belastingen.

Constructie en materiaal:

Gefabriceerd uit koolstofarme structuurstaal

Hot-dip gegalvaniseerd per ASTM A123-specificaties

Minimaal 85 μm zinkcoatingdikte

D-vormig profiel met straal-matched contouren

Versterkte keelgeometrie op belastingdragende punten

Belangrijkste technische parameters:

Laadbeoordeling: 25 kN uts

Werkbelasting limiet: 8 kN

Corrosieweerstand:> 500 uur zoutspray

Temperatuurbereik: -40 ° C tot +120 ° C operationeel

Boutcompatibiliteit: M16 x 2.0

Ontwerpfuncties:

Geoptimaliseerde d-profile: Radius-kromming komt overeen met standaardisolatiodiameters, het elimineren van punt-ladingspanning

Galvanisatie-integriteit: zink-ijzeren legeringlagen zorgen voor opofferingsbescherming, zelfs bij gesneden randen

Anti-slip grooving: bewerkte retentiekanalen voorkomen isolator slippen tijdens trillingen

Asymmetrische montage: offset boutgaten vergemakkelijken schuine installaties in roosterstructuren

Afvoerpoorten: Basisopeningen voorkomen vocht/verontreinigingsaccumulatie

Installatieprotocol:

Koppelinstellingen: 45-50 N · m voor M16 bevestigingsmiddelen

Vereist anti-seize-verbinding op draden

Verplichte 6 mm klaring tussen beugel en torengezicht

Compatibel met DIN 2076 R-clips voor secundaire retentie

Toepassingen:

Suspensie-isolatorsets in 33KV-230KV-systemen

Dead-end configuraties met polymeer/porselein isolatoren

Retrofit vervanging voor gecorrodeerde U-beugels

Tijdelijke bypass -installaties

Kwaliteitsborging:

Batch-getest voor therapietrouw

Dimensionale compliance per IEC 60120

Niet-destructieve testen op alle laspunten

Traceerbaarheid: laser-geëtst warmteaantal per ISO 9227

Voordelen versus alternatieven:

Structurele efficiëntie: 22% hogere torsiestijfheid dan standaard U-beugels

Onderhoudsvermindering: de levensduur van de zinkcoating is groter dan 30 jaar in C3 -omgevingen

Foutbestendige installatie: kleurgecodeerde oriëntatiemarkers

Interoperabiliteit: achterwaarts compatibel met legacy IEC 60120 isolatorafmetingen

Verpakking:

Houten kratten

VCI -papieren onderling

24 eenheden per hoofdkarton
