Aantal Bladeren:0 Auteur:Site Editor Publicatie tijd: 2026-07-28 Oorsprong:aangedreven
De spanning tussen initiële kapitaaluitgaven en de eenheidseconomie op de lange termijn definieert de fabricage van plaatmetaal. Engineering- en inkoopteams worden geconfronteerd met een ernstig dilemma. Het kiezen van de verkeerde fabricagemethode leidt tot onherstelbare gereedschapskosten bij kleine oplages of tot verpletterende kosten per onderdeel bij productie van grote volumes. Wanneer een product overgaat van een CAD-bestand naar de fysieke realiteit, dicteert het productieproces het budget, de doorlooptijd en de ontwerpflexibiliteit.

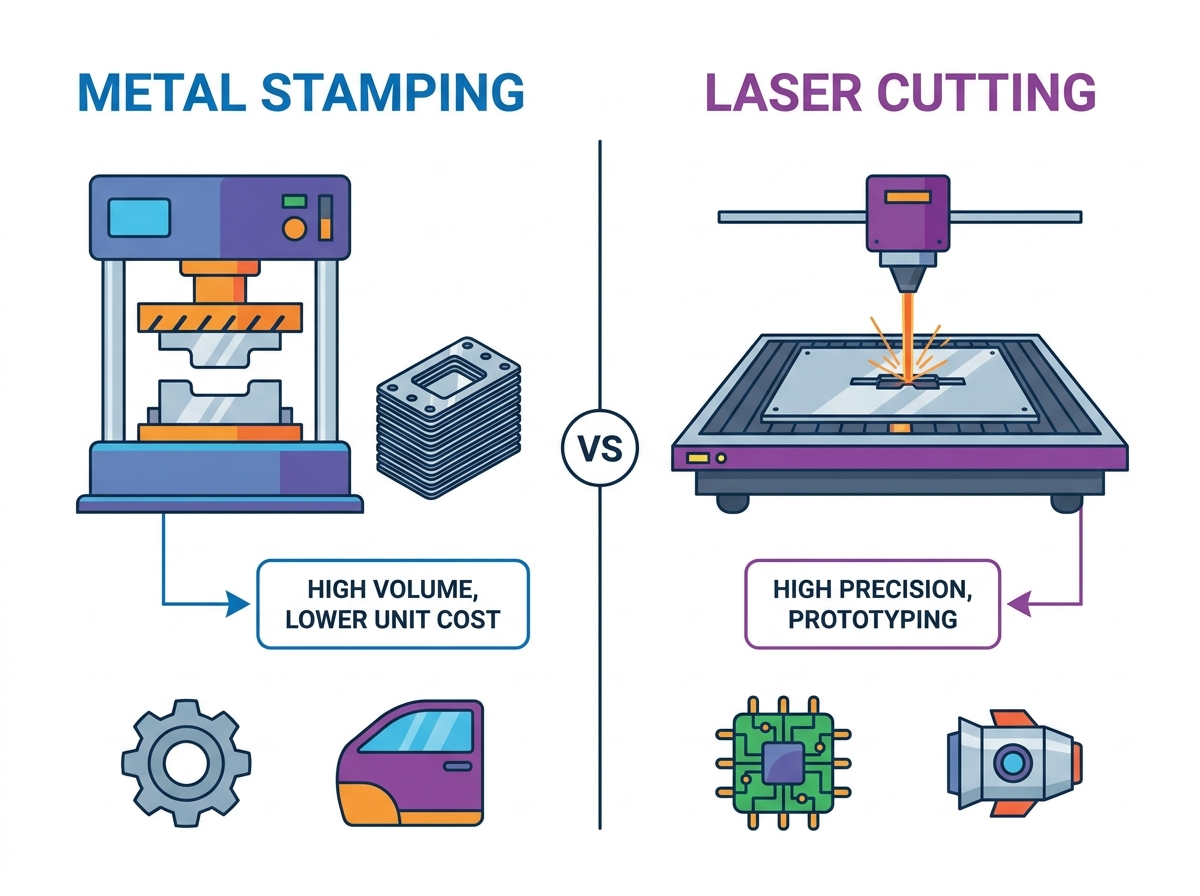

Om deze uitdaging het hoofd te bieden, moeten fabrikanten Metal Stamping versus Laser Cutting evalueren als de twee dominante methoden voor de productie van onderdelen. Beide processen transformeren vlak plaatmetaal in functionele componenten, maar werken volgens fundamenteel verschillende principes. Het stempelen van metaal is afhankelijk van enorme fysieke kracht en op maat gemaakte harde gereedschappen. Lasersnijden maakt gebruik van gerichte thermische energie, geleid door software. De optimale keuze hangt volledig af van een strikte evaluatie van het productievolume, de ontwerpstabiliteit en specifieke materiaalvereisten.
Volume dicteert methodologie: Lasersnijden levert tot wel 40% kostenbesparing op voor oplagen met een laag tot middelgroot volume (doorgaans minder dan 3.000 eenheden) door het elimineren van de typische $15.000+ initiële gereedschapskosten die gepaard gaan met stempelen.
Ontwerpflexibiliteit versus vaste productie: Lasersnijden maakt onmiddellijke, softwaregestuurde ontwerpiteraties mogelijk. Het stempelen van metaal vereist dure, tijdrovende matrijsaanpassingen voor elke ontwerpwijziging.
Precisie en randkwaliteit Realiteiten: Beide methoden bereiken een hoge nauwkeurigheid, maar ze produceren verschillende randeigenschappen (mechanische afschuiving vs. thermische snij/hittebeïnvloede zone), wat gevolgen heeft voor de secundaire afwerkingsvereisten.
Het knelpunt bij het doorboren: De laserdoorvoer wordt sterk beïnvloed door de materiaaldikte, waarbij het doorboren (boren van gaten) tot 15 seconden per gat kan duren, terwijl bij metaalstansen onmiddellijk gaten worden geslagen.
Het crossover-punt: Elk project heeft een wiskundig break-evenpunt waarbij de afgeschreven kosten van een stempelmatrijs goedkoper worden dan de continue machinetijdkosten van lasersnijden.
Inhoudsopgave
Om het juiste fabricageproces te selecteren, moeten de productiemogelijkheden worden afgestemd op de huidige levenscyclusfase van het product. Tijdens het maken van prototypen en de eerste marktintroductie veranderen ontwerpen vaak. Deze volatiliteit vereist een productieproces met lage eenmalige engineeringkosten (NRE). U hebt de mogelijkheid nodig om te kunnen draaien zonder duur gereedschap weg te gooien. Omgekeerd vereist massaproductie de laagst mogelijke eenheidskosten, waardoor hogere NRE-investeringen acceptabel en noodzakelijk worden.
Dit zien wij voortdurend op de winkelvloer. Een klant brengt een bètaontwerp mee en wil 500 eenheden. Hard gereedschap heeft hier geen enkele zin. Wij voeren het uit op de laser. Zes maanden later ligt het ontwerp op slot en hebben ze jaarlijks 50.000 eenheden nodig. Dat is het moment waarop we de progressieve dobbelsteen bouwen.
De geometrie van het laatste onderdeel heeft een grote invloed op de productiebeslissing. Lasersnijden blinkt uit in het produceren van ingewikkelde 2D platte plano"s. Als deze lasergesneden onderdelen 3D-geometrieën vereisen, moeten ze secundaire fabricagestappen ondergaan. U hebt kantpersbuigen, hardware-invoeging of handmatig lassen nodig. Elke secundaire stap voegt arbeid, tijd en kans op fouten toe.
Metaalstempelen werkt anders. Een progressieve stempelpers kan stansen, doorboren en complexe 3D-vormen uitvoeren in één enkele persslag. Het materiaal wordt vanuit een spoel aangevoerd, beweegt door meerdere stations in de matrijs en valt eruit als een voltooid 3D-onderdeel. Dit elimineert secundaire handmatige handelingen volledig.
Bevroren ontwerpen zijn een absolute voorwaarde voor het stempelen van metaal. Zodra een matrijs is vervaardigd uit gehard gereedschapsstaal, vereist het wijzigen van het ontwerp een fysieke aanpassing van het gereedschap. Je moet de matrijs uit de pers halen, naar de gereedschapskamer sturen, nieuwe EDM-inzetstukken bedraden en hem opnieuw testen. Dit proces brengt ernstige vertragingen en aanzienlijke kosten met zich mee.
Vluchtige ontwerpen vereisen lasersnijden. Omdat lasers volledig worden aangestuurd door CAD/CAM-bestanden, kunnen ingenieurs in de software een gatdiameter of een profielcontour wijzigen. De operator laadt het nieuwe bestand en de machine snijdt de nieuwe revisie onmiddellijk af, zonder financiële boetes.
De tolerantievereisten en aanvaardbare randvoorwaarden van de uiteindelijke toepassing bepalen de initiële productiebeslissing. Beide processen bereiken nauwe toleranties, maar laten duidelijke randvoorwaarden over. Door mechanisch afschuiven ontstaat een kantelzone, een afschuifzone en een ruwe breekzone. Thermisch snijden laat strepen achter en kan schuim op de onderrand veroorzaken.
Het begrijpen van deze realiteit bepaalt of secundaire bewerkingen zoals ontbramen, slijpen of machinaal bewerken nodig zullen zijn om aan de uiteindelijke specificatie te voldoen. Als u een perfect vierkante rand nodig heeft voor een vlakke lasverbinding, kan een lasergesneden rand secundaire bewerking vereisen om de door hitte beïnvloede zone te verwijderen.
Metaalstempelen transformeert vlak plaatmetaal in specifieke vormen met behulp van enorme mechanische of hydraulische druk. Het plaatmetaal wordt in een pers gevoerd met daarin een op maat gemaakte matrijs. Terwijl de pers draait, perst de bovenste matrijs het materiaal in de onderste matrijs, waardoor bewerkingen zoals stansen, doorboren en vormen in een fractie van een seconde worden uitgevoerd.
De realiteit van het maken van aangepaste gereedschappen definieert het stempelproces. Het bouwen van een progressieve matrijs omvat het engineeren, bewerken, assembleren en testen van geharde stalen componenten. Doorlooptijden variëren vaak van enkele weken tot enkele maanden. Het benodigde kapitaal vooraf bedraagt vaak meer dan $15.000, afhankelijk van de complexiteit en omvang van het onderdeel.
Deze initiële investering creëert een toetredingsdrempel voor projecten met een laag volume. Het biedt echter ongeëvenaarde efficiëntie op schaal. Zodra de matrijs is gebouwd en ingesteld, kan de pers 60 tot 200 slagen per minuut draaien. De machine doet het zware werk en de arbeidskosten per onderdeel dalen tot vrijwel niets.
Progressief stempelen verschilt aanzienlijk van eenvoudigere mechanische methoden. Bij het knippen worden rechte bladen gebruikt om eenvoudige, rechte sneden te maken, waarbij de snelheid voor standaard rechthoekige plano"s voorop staat. Bij het revolverponsen wordt gebruik gemaakt van standaard, modulair gereedschap om standaard gatenpatronen en eenvoudige perimeters te ponsen.
Progressive Stamping maakt gebruik van zeer aangepaste gereedschappen om snel complexe 3D-onderdelen met meerdere functies te creëren. Het materiaal beweegt door opeenvolgende stations binnen een enkel matrijsblok. Station één zou proefgaten kunnen doorboren. Station twee maakt de omtrek leeg. Station drie vormt een flens. Station vier snijdt het onderdeel los van het draagweb.
Metaalstempelen domineert industrieën waar snelheid, consistentie en volume voorop staan. Optimale gebruiksscenario"s zijn onder meer:
Carrosseriepanelen en structurele beugels voor auto"s.
Interne chassiscomponenten van consumentenelektronica.
Hoogvolume bevestigingsmiddelen, clips en terminals.
Apparaatbehuizingen en interne structurele steunen.
Elektrische contacten en afschermingscomponenten.
Lasersnijden maakt gebruik van gerichte, krachtige laserstralen om plaatmetaal te smelten, verbranden of verdampen. Moderne fabricagefaciliteiten maken voornamelijk gebruik van fiberlasers voor dunne tot middelzware metalen en CO2-lasers voor dikkere platen of niet-metalen materialen. De laserkop beweegt over het materiaal, geleid door nauwkeurige CNC-systemen, en voert complexe geometrieën uit met minimale instellingen.
Het belangrijkste voordeel van lasersnijden is de volledige eliminatie van fysiek maatwerk. De productie is volledig afhankelijk van CAD/CAM-bestanden. Operators laden het materiaal, importeren het nestprogramma en starten het snijden. Deze digitale workflow maakt productie op dezelfde dag en kostenloze ontwerpiteraties mogelijk.
Als een ingenieur zich realiseert dat een montagegat twee millimeter verwijderd is, werken ze het DXF-bestand bij. De operator werkt het nest bij en het volgende deel van de machine is correct. Dat kan niet met een stempelmatrijs.
Voordat een laser een profiel kan snijden, moet deze het materiaal binnendringen. Dit technische proces staat bekend als piercing. De laser pulseert hoge energie naar een enkele plek om een eerste toegangsgat te boren voordat het snijpad wordt uitgevoerd. De doorsteektijden schalen dramatisch mee met de materiaaldikte.
Op dikke staalplaten kan een lasersnijmachine tot 15 seconden besteden aan het boren van slechts één gat. Op onderdelen met een hoge dichtheid aan interne gaten heeft dit doordringende knelpunt een ernstige impact op de totale doorvoer. Een stempelpers perst al die gaten tegelijk in één beweging.
Lasersnijden gedijt goed in omgevingen die flexibiliteit en precisie vereisen zonder volumeverplichtingen. Optimale gebruiksscenario"s zijn onder meer:
Op maat gemaakte elektrische behuizingen en bedieningspanelen.
Lucht- en ruimtevaartcomponenten die exotische legeringen en nauwe toleranties vereisen.
Low-batch architecturale panelen en decoratieve schermen.
Snelle prototyping voor productontwikkelingscycli.
Beugels voor zwaar materieel geproduceerd in kleine jaarlijkse hoeveelheden.
De financiële evaluatie concentreert zich op de NRE-kosten versus de productiekosten per onderdeel. Lasersnijden brengt gereedschapskosten van $ 0 met zich mee, wat in schril contrast staat met de hoge initiële kosten van stempelmatrijzen. Deze dynamiek levert bij gebruik van lasers tot 40% kostenbesparingen op voor korte oplagen van minder dan 3.000 eenheden.
De productiekosten per onderdeel lopen op schaal uiteen. Het stempelen levert een fractie van een cent per onderdeel op, omdat de pers meerdere keren per minuut draait. Lasersnijden handhaaft relatief vlakke, hogere kosten per onderdeel als gevolg van de continue machinetijd, het elektriciteitsverbruik en het dure gebruik van hulpgas.
De afschrijvingswiskunde dicteert de beslissing. U moet berekenen hoe de gereedschapskosten worden geabsorbeerd over de totale productierun. Een matrijs van $ 20.000, afgeschreven over 100.000 onderdelen, voegt slechts $ 0,20 toe aan de eenheidskosten, waardoor de langzamere cyclustijden van een laser snel worden gecompenseerd.
Kostenfactor | Metaal stempelen | Lasersnijden |
|---|---|---|
Upfront-tooling (NRE) | Hoog ($15.000+) | Nul ($0) |
Kosten per onderdeel op schaal | Extreem laag | Matig tot hoog |
Ontwerpwijzigingskosten | Hoog (gereedschapsmodificatie) | Nul (software-update) |
Help het gasverbruik | Geen | Hoog (stikstof/zuurstof) |
Beide methoden bieden uitzonderlijke maatnauwkeurigheid. Bij precisiestempelen gelden doorgaans standaard industrietoleranties van ± 0,005 inch. Moderne fiberlasers kunnen nauwere profieltoleranties bereiken, die vaak ± 0,002 inch bereiken op vlakke plano"s. Het cruciale verschil ligt in de randkarakteristieken.
Stempelen produceert een mechanisch afschuifeffect, resulterend in een duidelijke rollover, een gepolijste afschuifzone en een ruwere breukzone. Lasersnijden laat een thermische rand achter die wordt gekenmerkt door verticale strepen en mogelijke ophoping van schuim op de onderkant.
Lasersnijden introduceert een door hitte beïnvloede zone (HAZ). De intense thermische energie verandert de metallurgische structuur langs de snijrand. Dit kan bij bepaalde legeringen plaatselijke verharding of microscheurtjes veroorzaken, waardoor vaak secundaire bewerking nodig is als de rand vervolgens moet worden getapt of nauwkeurig moet worden gebogen.
Time-to-first-part is in grote mate voorstander van lasersnijden. Een laser kan uren na ontvangst van een CAD-bestand een fysiek onderdeel produceren. Bij het stempelen zijn weken of maanden nodig om een progressieve matrijs te bewerken, in elkaar te zetten, uit te proberen en te testen.
Doorvoer op schaal maakt dit voordeel volledig ongedaan. Lasersnijden heeft een lineaire tijd-per-onderdeel-metriek. Het snijden van twee delen duurt precies twee keer zo lang als het snijden van één. Stempelen produceert meerdere complexe kenmerken tegelijkertijd in één enkele drukbeweging van een fractie van een seconde.
Het door de laser doordringende knelpunt verslechtert de thermische snijsnelheid verder. Een lasersnijmachine kan tot 15 seconden besteden aan het boren van één gat in dikke platen. Dit veroorzaakt een ernstige productievertraging op onderdelen met een hoge gatdichtheid vergeleken met de onmiddellijke mechanische ponsactie van een stempelpers.
Beide processen verwerken effectief koolstofstaal, roestvrij staal, aluminium en koper. Historisch gezien hadden lasers moeite met sterk reflecterende materialen zoals koper en messing, hoewel moderne fiberlasers dit probleem grotendeels hebben verzacht.
Diktebeperkingen bepalen de keuze van de apparatuur. Het stempelen van dik plaatmetaal vereist een enorm persvermogen en een robuuste matrijsconstructie om gereedschapsfouten en materiaalscheuren te voorkomen. Lasers hebben te maken met wattagelimieten. Naarmate de materiaaldikte toeneemt, zorgt de divergentie van de laserbundel ervoor dat de randkwaliteit verslechtert, wat resulteert in bredere kerfs en zwaardere slakken.
Elk plaatwerkproject heeft een wiskundig break-evenpunt. Voor het berekenen van dit volume is een specifieke formule vereist: (kosten stempelgereedschap) / (eenheidskosten laser - eenheidskosten stempelen) = Break-even hoeveelheid. Als uw verwachte volume deze hoeveelheid overschrijdt, wordt stempelen de meest economische keuze.
Nauwkeurige berekeningen moeten rekening houden met verborgen stroomafwaartse kosten. Stempelen vereist matrijsonderhoud, slijpen en opslag. Lasersnijden verbruikt dure hulpgassen zoals stikstof of zuurstof en vereist vaak secundaire fabricage. Een lasergesneden onderdeel moet mogelijk handmatig op de kantbank worden gebogen, terwijl een gestempeld onderdeel volledig gevormd uit de matrijs komt.
Veel succesvolle fabrikanten maken gebruik van hybride benaderingen. Ze maken gebruik van lasersnijden voor de eerste marktintroductie, prototypes en bètafasen. Dit maakt ontwerpaanpassingen mogelijk op basis van veldtesten. Zodra het ontwerp is bevroren en de marktvraag een hoog volume garandeert, stappen ze over op progressief stempelen om de winstgevendheid op de lange termijn te maximaliseren.
Stempelen brengt specifieke operationele risico"s met zich mee. Slijtage van de matrijzen veroorzaakt tolerantieafwijkingen in de loop van de tijd, waardoor onderhoudsonderbrekingen nodig zijn. Het meest catastrofale risico zijn de kosten van ontwerpwijzigingen nadat het gereedschap is gesneden. Mitigatie vereist rigoureuze prototyping, het gebruik van virtuele simulatiesoftware om de materiaalstroom te voorspellen, en het gebruik van modulaire matrijsontwerpen waarbij individuele ponsinzetstukken kunnen worden verwisseld zonder het hele gereedschap opnieuw op te bouwen.
Lasersnijden brengt verschillende uitdagingen met zich mee. Thermische vervorming vervormt vaak dunne materialen. Microscheurtjes in de door hitte beïnvloede zone kunnen de structurele integriteit in gevaar brengen. Doorvoerknelpunten doen zich voor bij dikke materialen met complexe geometrieën en talrijke doorsteekpunten. Mitigatie omvat het optimaliseren van laserparameters, het gebruik van stikstof onder hoge druk om de snijzone te koelen en het uitvoeren van een strikte capaciteitsplanning om de machinetijd te beheren.
Vraag een analyse met dubbele offertes aan bij uw fabricagepartner om de afschrijving van het gereedschap te vergelijken met vaste lasertarieven.
Bereken uw specifieke volume-crossoverpunt op basis van werkelijke gereedschaps- en eenheidskosten voor uw exacte geometrie.
Evalueer uw interne ontwerproadmap om er zeker van te zijn dat u niet met veel moeite hoeft te werken voordat de productgeometrie volledig vastligt.
Controleer uw secundaire bewerkingsvereisten om te zien of in-matrijsvormen handmatige afkantpersarbeid kan elimineren.
Met jarenlange ervaring in precisieproductie is Emax een vertrouwde OEM- en productiepartner op maat geworden voor klanten in Noord-Amerika, Europa en andere mondiale markten. Het bedrijf is gespecialiseerd in precisie-CNC-bewerkingen, plaatbewerking, lasfabricage, metaalstansen en complete productieoplossingen op maat, voor industrieën zoals industriële apparatuur, automatisering, automobielindustrie, medische apparatuur, elektronica en energie.
Ondersteund door geavanceerde CNC-bewerkingscentra, ervaren technische teams en een uitgebreid kwaliteitsmanagementsysteem, streeft Emax naar het leveren van uiterst nauwkeurige, kosteneffectieve componenten met consistente kwaliteit, snelle doorlooptijden en betrouwbare technische ondersteuning tijdens elke fase van productontwikkeling en massaproductie.
A: De overgang vindt doorgaans plaats tussen 3.000 en 10.000 eenheden. De complexiteit van de onderdelen en de aanvankelijke gereedschapsdrempel van meer dan €15.000 veranderen dit aantal echter aanzienlijk. Zeer complexe onderdelen kunnen het stempelen eerder rechtvaardigen, terwijl eenvoudige platte plano"s langer op lasers kunnen blijven zitten.
A: Ja, lasers overtreffen vaak de nauwkeurigheid van het 2D-profiel en bereiken ± 0,002 inch. Met stempelen worden complexe 3D-vormen, buigingen en de algehele herhaalbaarheid van onderdeel tot onderdeel echter veel beter beheerd bij grote productieruns.
A: Dikke materialen vereisen een enorm perstonnage voor het stempelen, waardoor de gereedschapskosten stijgen. Bij lasers veroorzaken dikke platen bundeldivergentie, waardoor de kwaliteit van de randen afneemt en er sprake is van een ernstige priktijdstraf van 15 seconden per gat.
EEN: Ja. Lasersnijden creëert een door hitte beïnvloede zone (HAZ). De thermische energie verandert de microstructuur van het materiaal, waardoor de rand vaak hard wordt. Dit kan microscheurtjes veroorzaken en secundaire bewerkingen zoals tappen of buigen negatief beïnvloeden.
A: Bij knippen worden eenvoudige rechte sneden uitgevoerd. Bij revolverponsen worden standaardgereedschappen voor basisgeometrieën gebruikt. Progressive Stamping maakt gebruik van op maat gemaakte gereedschappen om meerdere complexe bewerkingen tegelijkertijd uit te voeren om snel zeer complexe 3D-onderdelen te creëren.
A: Ja, een hybride levenscyclusbenadering is heel gebruikelijk. Fabrikanten gebruiken lasersnijden voor prototyping en bètaruns om vooraf tot 40% te besparen. Zodra het ontwerp bevroren is en het volume toeneemt, investeren ze in stempelen voor massaproductie.
