Aantal Bladeren:0 Auteur:Site Editor Publicatie tijd: 2026-07-28 Oorsprong:aangedreven
Industriële productie vereist absolute precisie. Kleine afwijkingen in toleranties of een slechte materiaalkeuze leiden tot catastrofale montagefouten, vertraagde productietijdlijnen en aanzienlijke budgetoverschrijdingen. De overstap van een CAD-ontwerp naar fysieke productie vereist een evenwicht tussen structurele integriteit, kostenefficiëntie en schaalbaarheid, terwijl u door complexe fabricagetechnieken moet navigeren. Engineeringteams hebben vaak moeite om digitale modellen naar fysieke onderdelen te vertalen zonder dat ze tegen onvoorziene productiebeperkingen aanlopen. Deze gids dient als technische routekaart voor engineering- en inkoopteams. Je leert hoe je fabricageprocessen evalueert, ontwerpen optimaliseert voor maakbaarheid en potentiële productiepartners onderzoekt om projectsucces te garanderen. We richten ons op praktische, in de praktijk geteste strategieën om de kloof tussen digitale modellen en de fysieke realiteit te overbruggen, zodat uw componenten aan strikte prestatienormen voldoen.
Design for Manufacturability (DFM) staat voorop: Vroege uitlijning op buigradii, plaatsing van gaten en standaardtoleranties voorkomt kostbaar nabewerking en materiaalverspilling.
Processelectie bepaalt de levensvatbaarheid van het project: de keuze tussen lasersnijden, waterstraal of stempelen moet rechtstreeks aansluiten bij de volumevereisten, materiaaldikte en randkwaliteitsnormen.
De combinatie van materiaal en afwerking bepaalt de ROI van de levenscyclus: het selecteren van de juiste legering (bijvoorbeeld 304 versus 316 roestvrij staal) en afwerkingsmethode is van cruciaal belang voor milieuvriendelijkheid en duurzaamheid op de lange termijn.
De capaciteiten van partners beperken het risico in de toeleveringsketen: Een gekwalificeerde fabricagepartner moet aantoonbare kwaliteitscontrole (bijvoorbeeld ISO 9001), geautomatiseerde apparatuurcapaciteit en transparant beheer van de doorlooptijd aantonen.
Inhoudsopgave
De fysieke transformatie van onbewerkt plat materiaal tot een afgewerkt onderdeel volgt een strikte, zeer gecontroleerde volgorde. Door deze workflow te begrijpen, kunnen ingenieurs anticiperen op waar defecten kunnen optreden en hoe ze daar omheen kunnen ontwerpen. Het proces van plaatwerkproductie doorloopt over het algemeen de volgende fasen:
Materiaalvoorbereiding: Ruwe platte voorraad arriveert als grote rollen of vellen van standaardformaat. Operators inspecteren het materiaal op oppervlaktedefecten en verifiëren de dikte van het materiaal voordat het op het snijbed wordt geladen.

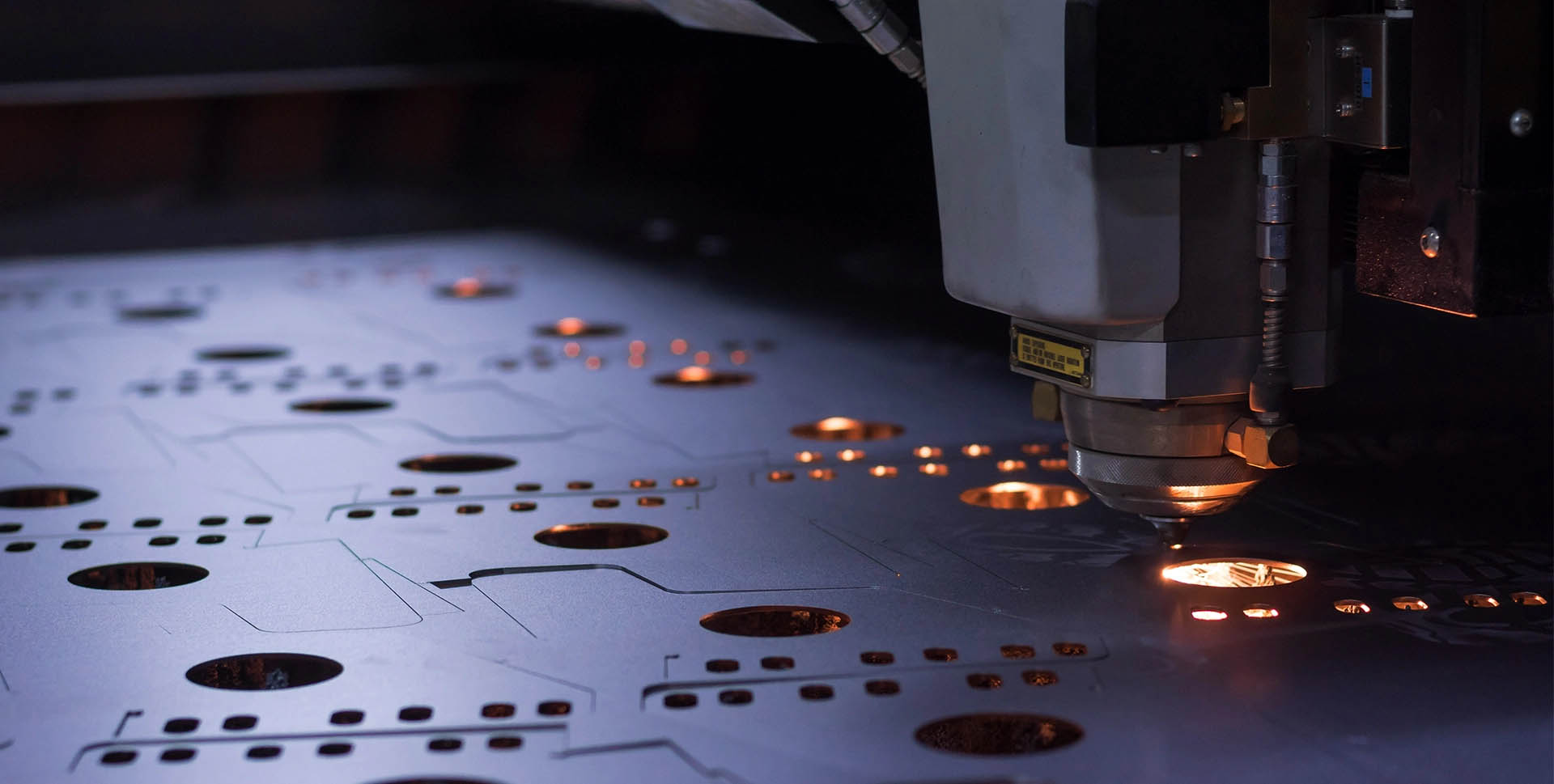

Snijden en stansen: Lasers, waterjets of plasmasnijders snijden het 2D-vlakke patroon uit de onbewerkte plaat. Deze stap definieert de buitenomtrek en interne uitsparingen.
Vormen en buigen: kantbanken of stempelmatrijzen passen gerichte kracht toe om de platte plano in een 3D-geometrie te buigen. Dit vereist het berekenen van buigtoeslagen om rekening te houden met materiaaluitrekking.
Verbinding en montage: Individuele gevormde onderdelen worden aan elkaar gelast, geklonken of vastgemaakt om complexe subassemblages te creëren.
Oppervlakteafwerking: Het geassembleerde onderdeel ondergaat slijpen, ontbramen en chemische behandelingen zoals poedercoaten of anodiseren om te beschermen tegen corrosie.
Kwaliteitscontrole: Inspecteurs gebruiken coördinatenmeetmachines (CMM) en optische scanners om te verifiëren dat het uiteindelijke onderdeel binnen gespecificeerde toleranties overeenkomt met het originele CAD-model.
Werken met plaatwerk vereist een diepgaand begrip van de materiaalfysica. Ingenieurs moeten rekening houden met de vloeigrens, die bepaalt hoeveel kracht nodig is om het metaal permanent te vervormen. Treksterkte bepaalt de maximale spanning die het materiaal kan weerstaan voordat het scheurt. Materiaalgeheugen, of terugvering, dwingt fabrikanten om onderdelen iets te ver te buigen, zodat ze ontspannen in de juiste eindhoek.
Aangepaste fabricage vervult een cruciale rol in meerdere zware sectoren. Door de veelzijdigheid van plaatwerk kan het worden aangepast voor zowel structurele dragende toepassingen als beschermende behuizingen.
Industriesector | Typische toepassingen | Belangrijkste technische vereisten |
|---|---|---|
Zware machines | Uitrustingchassis, bestuurderscabines, structurele beugels | Hoge treksterkte, trillingsbestendigheid, zware vervorming |
Lucht- en ruimtevaart | Binnenschotten, zitframes, elektronische behuizingen | Extreme gewichtsvermindering, nauwe toleranties, conformiteit met AS9100 |
Elektrisch en vermogen | NEMA-gecertificeerde behuizingen, rails, schakelkasten | Milieuafdichting, thermisch beheer, elektrische geleidbaarheid |
Medische apparaten | Chassis van diagnostische apparatuur, chirurgische karren, vloeistofbehuizingen | Hygiënische oppervlakken, corrosiebestendigheid, ISO 13485-conformiteit |
Het vaststellen van basisverwachtingen voor toleranties is van cruciaal belang voordat u materiaal gaat snijden. Standaard industriële toepassingen volgen vaak de ISO 2768-m-richtlijnen, die een betrouwbare basis bieden voor algemene fabricage. Luchtvaartcomponenten of medische precisieapparatuur vereisen echter veel strengere controles, waarbij vaak toleranties binnen +/- 0,005 inch vereist zijn.
Het stapelen van toleranties vormt een aanzienlijke uitdaging bij complexe meerdelige assemblages. Wanneer meerdere gevouwen delen aan elkaar worden geschroefd of gelast, stapelen de kleine afwijkingen van elke individuele buiging zich op. Als een chassis uit vijf onderling verbonden beugels bestaat en elke beugel 0,010 inch uitwijkt, kan de eindmontage 0,050 inch verkeerd uitgelijnd zijn. Deze verkeerde uitlijning brengt de structurele integriteit in gevaar, dwingt handmatige herbewerking aan de assemblagelijn af en introduceert spanningsconcentraties die tot voortijdig mechanisch falen kunnen leiden.
De verhouding tussen kosten en volume bepaalt de meest geschikte fabricagemethode. Ingenieurs moeten het break-evenpunt evalueren waarop de overgang van handmatige processen naar geautomatiseerde productie financieel zinvol is.
CNC-afkantpersen zijn ideaal voor het maken van prototypes in kleine volumes en voor korte productieruns. Het biedt een enorme flexibiliteit omdat operators snel van gereedschap kunnen wisselen zonder hoge kosten vooraf. Je kunt in één keer een tiental verschillende geometrieën buigen. Omgekeerd vergen harde gereedschappen en stempelen aanzienlijke investeringen vooraf om op maat gemaakte stalen matrijzen te bewerken. Zodra de dobbelsteen is gemaakt, daalt de productietijd per onderdeel echter tot seconden. Het identificeren van de exacte volumedrempel waar op maat gemaakte harde gereedschappen levensvatbaar worden, zorgt voor productie-efficiëntie op de lange termijn.
Het selecteren van de juiste snijtechnologie hangt volledig af van de materiaaldikte, de vereiste randkwaliteit en de thermische gevoeligheid. Vezellasersnijden biedt snelle en uiterst nauwkeurige verwerking van dunne tot middelzware metalen. Lasers blinken uit in het snijden van ingewikkelde geometrieën en kleine gaten met minimale kerfbreedte. Ze zijn de industriestandaard voor koolstofstaal tot 3/4 inch en roestvrij staal tot 1/2 inch.
Plasmasnijden is het werkpaard voor dikke, zware platen waarbij de randprecisie ondergeschikt is aan de ruwe snijsnelheid. Het maakt gebruik van een versnelde straal heet plasma om door dik constructiestaal te smelten. Hoewel het sneller en goedkoper is voor zware meters, laat plasma een ruwere rand en een bredere kerf achter.
Waterstraalsnijden is essentieel voor warmtegevoelige materialen. Door gebruik te maken van een hogedrukwaterstroom vermengd met schurend granaat, snijden waterstralen door metaal zonder warmte te genereren. Dit voorkomt door hitte beïnvloede zones (HAZ), die de metallurgische eigenschappen van het metaal kunnen veranderen en vervorming van het structurele materiaal kunnen veroorzaken. Waterjet is ideaal voor dik aluminium, titanium en complexe ruimtevaartlegeringen.
CNC-afkantpersen maken gebruik van meerassige achteraanleg om variabele geometrieën mogelijk te maken. De achteraanslag fungeert als een robotstop die de vlakke plaat nauwkeurig over de onderste matrijs positioneert. Terwijl de bovenste pons naar beneden komt, wordt het metaal in de matrijs gedrukt om de bocht te creëren. Moderne CNC-remmen passen zich automatisch aan materiaaldiktevariaties aan en berekenen het exacte vereiste tonnage.
Stempelen en ponsen zijn afhankelijk van revolverponsmachines om snelle, herhaalbare functies te creëren. Een revolverpers herbergt tientallen verschillende pons-en-matrijscombinaties in een roterende carrousel. Het apparaat kan snel achter elkaar gaten ponsen, lamellen maken en extrusies stempelen, waardoor het zeer efficiënt is voor geperforeerde panelen of complexe elektronische behuizingen.
Rolvormen heeft de voorkeur voor het produceren van continue industriële componenten met een lang profiel. De vlakke plaat gaat door een reeks op elkaar afgestemde rolmatrijzen, die elk een stapsgewijze buiging maken totdat de uiteindelijke dwarsdoorsnede is bereikt. Dit proces is zeer efficiënt voor het produceren van structurele kanalen, dakpanelen en aangepaste rails.
Het verbinden van plaatmetaal vereist een evenwicht tussen structurele sterkte en esthetische eisen. TIG-lassen (Tungsten Inert Gas) biedt nauwkeurige controle over de warmte-inbreng, waardoor het ideaal is voor dunne materialen en zichtbare naden waarbij esthetiek belangrijk is. MIG-lassen (Metal Inert Gas) is sneller en beter geschikt voor dikkere structurele componenten waar diepe penetratie vereist is.
Koudverbindingstechnieken zijn nodig bij het verbinden van ongelijksoortige metalen of voorgecoate platen die niet bestand zijn tegen lashitte. Klinknagels, technische structurele lijmen en toxing (een mechanisch clinchproces) zorgen voor sterke verbindingen zonder thermische vervorming.
Zelfklinkende bevestigingsmiddelen, zoals PEM-moeren, tapeinden en afstandhouders, worden rechtstreeks in voorgeperforeerde gaten gedrukt. Het metaal stroomt koud in de ringvormige groef van het bevestigingsmiddel, waardoor het permanent op zijn plaats wordt vergrendeld. Gecombineerd met mechanische vergrendelingen zoals tab-en-slot-ontwerpen, verminderen deze bevestigingsmiddelen de handmatige montagetijd drastisch en zorgen ze voor een perfecte uitlijning zonder ingewikkelde lasbevestigingen.
Koolstofstaal biedt een hoge treksterkte en uitstekende vervormbaarheid, waardoor het de standaardkeuze is voor zware structurele toepassingen, machineframes en industriële beugels. Het vereist echter secundaire oppervlaktebehandelingen zoals poedercoaten of galvaniseren om roest te voorkomen.
Roestvrij staal biedt inherente corrosieweerstand vanwege het chroomgehalte. Kwaliteit 304 is de standaard voor algemeen industrieel gebruik, terwijl klasse 316 molybdeen bevat voor superieure weerstand tegen chloriden en agressieve chemicaliën. Roestvrij staal is verplicht voor verwerkingsapparatuur van voedingskwaliteit, medische apparatuur en maritieme omgevingen waar hygiëne en een lange levensduur niet onderhandelbaar zijn.
Aluminium biedt aanzienlijke voordelen op het gebied van sterkte en gewicht, waardoor het onmisbaar is voor behuizingen in de lucht- en ruimtevaart, de automobielsector en buitenruimtes. Het vormt op natuurlijke wijze een beschermende oxidelaag en biedt uitstekende corrosieweerstand.
Legering 5052 is zeer vervormbaar en gemakkelijk te lassen, waardoor het de beste keuze is voor complexe gebogen behuizingen. Legering 6061 biedt een hogere structurele sterkte, maar is gevoelig voor scheuren tijdens bochten met een kleine straal. Ingenieurs moeten rekening houden met de specifieke vervormbaarheidslimieten van aluminium en de hogere terugveereigenschappen in vergelijking met staal.
Koper en messing zijn gespecificeerd voor industriële toepassingen die een hoge elektrische of thermische geleidbaarheid vereisen. Koper is de standaard voor stroomverdeelblokken, elektrische rails en aardingsbanden. Messing biedt uitstekende bewerkbaarheid en corrosieweerstand, vaak gebruikt in gespecialiseerde elektrische behuizingen, maritieme hardware en decoratieve architectonische elementen.
Standaard technische regels schrijven minimale buigradii voor ten opzichte van de materiaaldikte (t) om scheuren aan de buitenkant van de bocht te voorkomen. Aluminium 6061-T6 vereist bijvoorbeeld doorgaans een minimale buigradius van 3t tot 6t, terwijl zachter zacht staal vaak kan worden gebogen bij 1t.
De plaatsing van de gaten is net zo belangrijk. Een algemene vuistregel vereist dat de afstand van de rand van een gat tot het begin van een bocht minimaal 1,5 keer de materiaaldikte plus de buigradius bedraagt. Als u gaten te dicht bij de buiglijn plaatst, gaat het gat uitrekken, vervormen en vervormen terwijl het materiaal trekt tijdens het vormingsproces.
Buigontlastingen zijn nodig wanneer een bocht niet over de gehele lengte van een onderdeel loopt. Zonder reliëfsnede zal het materiaal scheuren op het overgangspunt tussen de gebogen flens en het vlakke oppervlak. De breedte van het buigreliëf moet minimaal gelijk zijn aan de materiaaldikte en de diepte moet voorbij de buigradius reiken.
Het berekenen van de minimale flensbreedtes op basis van de plaatdikte en de matrijsselectie voorkomt dat het materiaal tijdens het vormen in de V-matrijs glijdt. Als een flens te kort is, kan deze niet de breedte van de onderste matrijs overspannen, waardoor het onmogelijk wordt om nauwkeurig te buigen met standaard luchtbuigtechnieken.
Terugvering treedt op wanneer materiaal probeert terug te keren naar zijn oorspronkelijke platte vorm nadat de buigkracht is verwijderd. CNC-fabrikanten compenseren dit door het onderdeel te ver te buigen. De exacte hoeveelheid overbuiging hangt af van de vloeigrens, dikte en korrelrichting van het materiaal. Buigen over de materiaalkorrel vermindert de terugvering en het risico op scheuren in vergelijking met buigen evenwijdig aan de korrel.
Ontwerpstrategieën moeten ook thermische kromming tijdens processen met hoge temperaturen minimaliseren. Bij het lassen van lange naden of het lasersnijden van ingewikkelde patronen zorgt de plaatselijke hitte ervoor dat het metaal ongelijkmatig uitzet en samentrekt. Ingenieurs verzachten dit door intermitterende steeklassen te ontwerpen in plaats van doorlopende naden en door verstevigingsribben in grote platte panelen op te nemen.
Oppervlakteafwerking beschermt het ruwe metaal tegen aantasting door het milieu en zorgt voor het uiteindelijke esthetische uiterlijk. Bij poedercoating wordt een droog thermoplastisch poeder aangebracht dat in een oven wordt gebakken, waardoor een duurzame, slagvaste en chemisch bestendige afwerking ontstaat die superieur is aan standaard natte verf.
Anodiseren is een elektrochemisch proces specifiek voor aluminium. Het verdikt de natuurlijke oxidelaag, waardoor de oppervlaktehardheid, slijtvastheid en corrosiebescherming toenemen zonder dat er sprake is van aanzienlijke dimensionale dikte. Dit maakt het ideaal voor precisieonderdelen waarbij de verfdikte de montagetoleranties zou verstoren.
Verzinken, chromaatconversie en thermisch verzinken bieden zware milieubescherming voor koolstofstalen componenten die worden blootgesteld aan zware buitenomstandigheden.
Oppervlaktebehandelingen moeten voldoen aan strenge milieuregels, waaronder RoHS (Restriction of Hazardous Substances) en REACH. Ingenieurs moeten zeswaardige chroomvrije conversiecoatings en loodvrije galvaniseringsprocessen specificeren. Inzicht in de impact van specifieke chemische behandelingen op regelgevingsgebied garandeert naleving op de lange termijn en voorkomt dure herontwerpen van producten die op de Europese markt komen.
Het evalueren van de investering van een partner in automatisering is van cruciaal belang om de consistentie te garanderen en de doorlooptijden te verkorten. Geautomatiseerde materiaalbehandelingssystemen, zoals torenlaadsystemen, zorgen ervoor dat lasers "s nachts onbeheerd kunnen werken. Robotlascellen zorgen voor perfect consistente lasnaden voor productieruns met grote volumes.
Let bij het auditen van een faciliteit op standaard industriële machines: fiberlasers met een hoog wattage, CNC-revolverponsen met meerdere gereedschappen, geautomatiseerde afkantpersen met actieve hoekmeting en coördinatenmeetmachines (CMM) voor nauwkeurige kwaliteitscontrole.
Niet-onderhandelbare certificeringen bewijzen de toewijding van een fabrikant aan procesbeheersing. ISO 9001:2015 dient als basislijn voor algemene productie. Lucht- en ruimtevaartprojecten vereisen AS9100-certificering, medische apparatuur vereist ISO 13485 en defensiecontracten vereisen ITAR-registratie.
Een gekwalificeerde partner moet uitgebreide documentatie verstrekken. First Article Inspection (FAI)-rapporten verifiëren dat de eerste productierun voldoet aan alle CAD-specificaties. Documentatie over het Production Part Approval Process (PPAP) zorgt ervoor dat het productieproces stabiel en herhaalbaar is.
De interne toeleveringsketen van een fabrikant heeft rechtstreeks invloed op de tijdlijn van uw project. Evalueer hun grondstoffeninkoopnetwerken en directe fabrieksrelaties. Fabrikanten die gangbare staal- en aluminiummaten intern op voorraad hebben, kunnen als buffer optreden tegen plotselinge marktschokken en materiaaltekorten, waardoor betrouwbare leveringsschema"s kunnen worden gegarandeerd, zelfs tijdens verstoringen van de toeleveringsketen.
Succesvolle plaatwerkproductie hangt af van het selecteren van de juiste materialen, productieprocessen en productiepartners vanaf de vroegste ontwerpfase. Het toepassen van Design for Manufacturability (DFM)-principes en het kiezen van ervaren fabricagespecialisten kan de productkwaliteit aanzienlijk verbeteren, de productiekosten verlagen en de doorlooptijden verkorten.
Over Emax
Emax is een professionele fabrikant van metaalbewerking op maat, gespecialiseerd in plaatbewerking, CNC-bewerking, metaalstansen, lassen en complete OEM-productieoplossingen. Met geavanceerde productieapparatuur, strikte kwaliteitscontrolesystemen en uitgebreide productie-ervaring levert Emax uiterst nauwkeurige metalen componenten voor klanten in een breed scala van industriële sectoren.
Selecteer materialen op basis van sterkte, corrosieweerstand, produceerbaarheid en toepassingsvereisten.
Optimaliseer uw ontwerp met behulp van DFM-principes voordat de productie begint.
Kies de meest geschikte snij-, vorm- en afwerkingsprocessen voor uw project.
Controleer de productiecapaciteiten, certificeringen en het kwaliteitsmanagementsysteem van uw leverancier.
Voordat u een partner voor plaatbewerking selecteert, moet u zorgvuldig hun technische expertise, productiecapaciteit, kwaliteitsborgingsprocessen en projectmanagementcapaciteiten evalueren om een consistente productkwaliteit en betrouwbare levering te garanderen.
A: Typische industriestandaarden variëren van +/- 0,005 tot +/- 0,015 inch. De exacte tolerantie hangt sterk af van het specifieke fabricageproces, de materiaaldikte en de geometrische complexiteit van het uiteindelijke onderdeel.
A: Dikkere materialen vereisen afkantpersen met een aanzienlijk hoger tonnage voor het vormen. Ze dicteren ook snijmethoden, waarbij plasmasnijden vaak belangrijker is dan lasersnijden, en beperken ernstig de mogelijkheid om kleine buigradiussen te bereiken zonder te barsten.
A: Plasmasnijden biedt de beste kosten- en snelheidsvoordelen voor dik constructiestaal. Als de randkwaliteit echter van cruciaal belang is en door hitte beïnvloede zones moeten worden vermeden, is waterstraalsnijden het superieure, zij het langzamere alternatief.
A: Standaardiseer gatgroottes om gereedschapswisselingen te verminderen. Gebruik gewone materiaalmeters die fabrikanten op voorraad houden. Maak niet-kritieke toleranties los, ontwerp voor zelf-clinchende hardware in plaats van op maat gemaakte lassen, en gebruik tab-en-slot-uitlijningen om de montage te versnellen.
A: ISO 9001 is de absolute basislijn voor kwaliteitsmanagement. Afhankelijk van uw branche kunt u op zoek gaan naar gespecialiseerde certificeringen, waaronder AWS-gecertificeerde lassers, AS9100 voor lucht- en ruimtevaartcomponenten of ITAR-registratie voor defensietoepassingen.
A: Realistische termijnen voor prototypes variëren doorgaans van 1 tot 3 weken. Factoren die dit versnellen of vertragen zijn onder meer de beschikbaarheid van grondstoffen, de complexiteit van de vereiste aangepaste gereedschappen en gespecialiseerde nabewerkingsvereisten.
